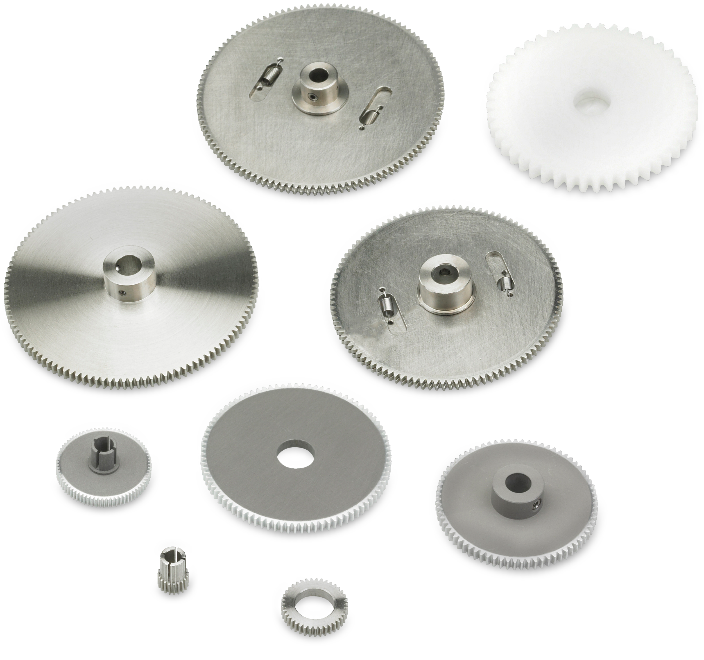

גלגלי שיניים ישרים מדוייקים

היצרן PIC Design מציע מגוון רחב של גלגלי שיניים ישרים מדויקים (Spur Gears) במידות מטריות ואינצ'יות.

גלגלי השיניים מיועדים להעברת תנועה בין צירים מקבילים ומתאימים במיוחד למערכות מיקום, מערכות אופטיות, רובוטיקה, ציוד רפואי ומערכות בקרה מדויקות.

PIC מציע גלגלי שיניים סטנדרטיים וכן ייצור מיוחד לפי שרטוט, כולל התאמת קדחים, חומרים, ציפויים וגיאומטריות מיוחדות.

מאפיינים עיקריים:

• דיוק: AGMA Q10–Q14
• זווית לחץ: 20°
• מטרי: Module ‏0.25–1.5
• קדחים מטריים: 2–10 מ"מ
• אינצ'י: 16–120 DP
• Pitch Diameter: ‏0.1"–5"
• קדחים אינצ'יים: 1/8"–3/8"
• רוחב שן: 1/8"–3/8"
• חומרים: נירוסטה 303, אלומיניום 2024, ברונזה 464, Acetal ו־17-4 PH

סוגי חיבור:

• Pin Hub – G Series: חיבור לציר באמצעות פין
• Split Hub – H Series: חיבור באמצעות Clamp
• Hubless – J Series: ללא טבור, להרכבה באפיצות או על Hub / Cluster Gear

גלגלי שיניים ישרים – PIC Design
