KHK

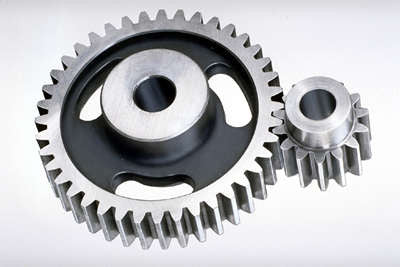

גלגל שיניים ישרות

סוגי גלגלי השיניים הישרות:

• גלגלי שיניים מושחזים:

גג"ש מושחזים נועדו להפחית את החופש (Backlash), פעולת ההשחזה משפרת את הדיוק ואת טיב פני שטח השן. ההשחזה משפרת את הרעש והרעידות, ומעלה את יכולת העברת המומנט. גג"ש מושחזים נפוצים באפליקציות עם מהירות סיבוב גבוהה ודיוק רב.

• גלגל שיניים צירי:

גג"ש על ציר תופסים מעט מקום ומסוגלים להעביר כוחות במהירויות גבוהות. הם פשוטים לייצור, עם רמת דיוק וגימור גבוה. גג"ש על ציר משומשים לתעשיות הרכב, החלל, הרובוטים ולמכונות תעשייתיות.

• גלגלי שיניים מוזרק:

גג"ש בהזרקות מתאימות כאשר דרוש ייצור המוני והוזלת מחירים, ניתנות ליצור ברמת דיוק גבוה. גג"ש בהזרקות נפוצות בתעשיית המזון, הרפואה, ובתעשיית הרכב והחלל.

• גלגל שיניים דק:

גג"ש דקים נועדו למכונות קומפקטיות. גג"ש דק הנו יחסית זול מכיוון שהמבנה שלו פשוט לייצור. ניתן לבחור את עובי גג"ש לפי אפליקציה ומגבלות.

• גלגל שיניים עם נעילת clump:

גג"ש עם נעילת Clump מאפשר נעילה בטוחה ואמינה. הנעילה פשוטה להרכבה וחוסכת בורג setscrew. הנעילה משפרת את ההחלקה בין הגג"ש לציר ומפחיתה חוסר התאמה בין השניים.

• גלגל שיניים עם נעילת F-loc:

גג"ש עם נעילת F-loc מאפשרת לשפר את הקונצנטריות ואת חוזק הנעילה. היא מתבצעת ע"י הידוק של 2 ברגיי setscrew. החיבור יחסית גמיש ומאפשר לעשות התאמות לציר אם נדרש. החיבור נחשב אמין ומדויק מאוד. את מנגנון הנעילה F-loc ניתן ליישם גם בגג"ש מפלסטיק כמתואר בתמונה:

• גלגל שיניים מפלסטיק עם ליבת פלדה

גג"ש מפלסטיק עם ליבת פלדה נועדו בעיקר להפחתת משקל ולצד זאת, לשמור חוזק גג"ש ועמידותו לקורוזיה. בנוסף, הגג"ש שקט בעבודה ויכול להיות זול לייצור. משומש בעיקר בתעשיות הרפואיות. עמידות גג"ש שיניים מפלסטיק עם ליבת פלדה מתאימה לכוחות ולמהירויות סיבוב נמוכה יותר כיוון שהעברת הכוח מתבצעת ע"י שן פלסטיק.



מידע נוסף על גלגל שיניים ישרות של KHK
